配电室耐高压绝缘橡胶垫规格

发表日期:2020-06-03 16:04    文章编辑:北成电力    浏览次数:

     配电室高压绝缘垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、绝缘垫片等,具有较大体积电阻率和耐电击穿的胶垫。用于配电等工作场合的台面或铺地绝缘材料。绝缘胶垫主要采用胶类绝缘材料制作,用NR,SBR和IIR等绝缘性能优良的非极性橡胶制造。

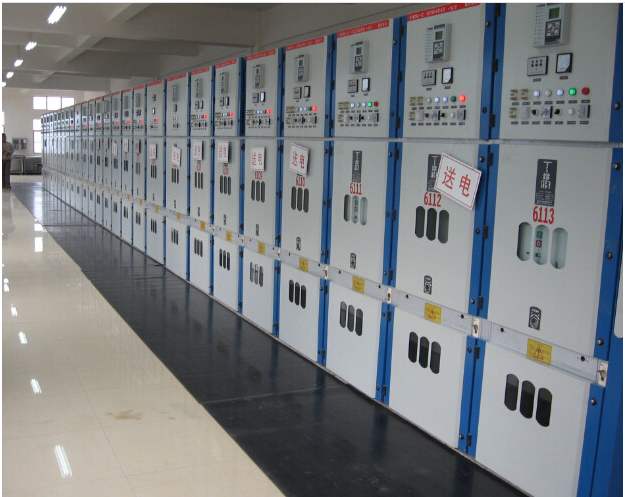

配电室高压绝缘胶垫

    耐高压绝缘垫的原材料

    1、天然橡胶(NR)以橡胶烃(聚异戊二烯)为主,含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大,定伸强度高,抗撕裂性和电绝缘性优良,耐磨性和耐旱性良好,加工性佳,易于其它材料粘合,综合性能方面优于多数合成橡胶。使用温度范围:约-60℃~+80℃。特别用于制作绝缘胶垫、轮胎、胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。

    2、丁苯橡胶(SBR) 是丁二烯和苯乙烯的共聚体。性能接近天然橡胶,是目前产量大的通用合成橡胶,其特点是耐磨性、耐老化和耐热性超过天然橡胶,质地也较天然橡胶均匀。缺点是:弹性较低,抗屈挠、抗撕裂性能较差;加工性能差,特别是自粘性差、生胶强度低。使用温度范围:约-50℃~+100℃。

    3、丁基橡胶(IIR) 是异丁烯和少量异戊二烯或丁二烯的共聚体。大特点是气密性好,耐臭氧、耐老化性能好,耐热性较高,长期工作温度可在130℃以下;能耐无机强酸(如硫酸、硝酸等)和一般有机溶剂,吸振和阻尼特性良好,电绝缘性也非常好。缺点是弹性差,加工性能差,硫化速度慢,粘着性和耐油性差。使用温度范围:约-40℃~+120℃。主要用作内胎、水胎、气球及防震制品、耐热运输带、耐热老化的胶布制品。

    1、耐高压绝缘垫按耐电压等级分类:

    (1)5KV耐高压绝缘垫技术参数:厚度 3mm;颜色 红,黑,绿

    (2)10KV耐高压绝缘垫技术参数:厚度5mm;颜色 红,黑,绿;

    (3)15KV耐高压绝缘垫技术参数:厚度5mm;颜色 红,黑,绿;

    (4)20KV耐高压绝缘垫技术参数:厚度6mm;颜色 红,黑,绿;

    (5)25KV耐高压绝缘垫技术参数:厚度8mm;颜色 红,黑,绿;

    (6)30KV耐高压绝缘垫技术参数:厚度10mm;颜色红,黑,绿;

    (7)35KV耐高压绝缘垫技术参数:厚度12mm;颜色红,黑,绿;

    国家标准:配电室电压10KV选 8mm厚 工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚 工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压 选5mm厚 500V以下 工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒击穿.

    绝缘垫品名有:绝缘垫、高压绝缘垫、高压橡胶绝缘垫。

    绝缘垫色泽有: 黑色,红色,绿色等

    绝缘垫具有较大体积电阻率和耐电击穿的胶板。用NR,SBR和IIR等绝缘性能优良的非极性橡胶制造。用于配电等工作场合的台面或铺地绝缘材料 物理机械性能良好,具有优良的绝缘性能,

绝缘垫可在干燥的-35~+100℃空气中介电系数要求高的环境中工作。通过220KV测试,正常工作在110KV以下的状态下。

产品绝缘垫用途 可用做铺设地板及工作台,配电房等。
